一、特点介绍

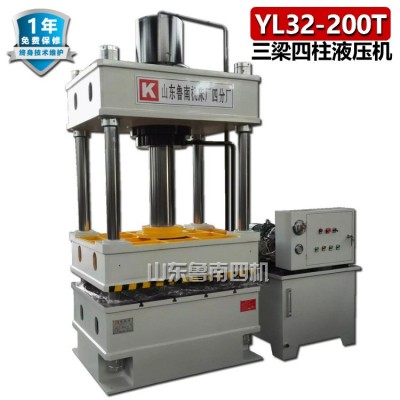

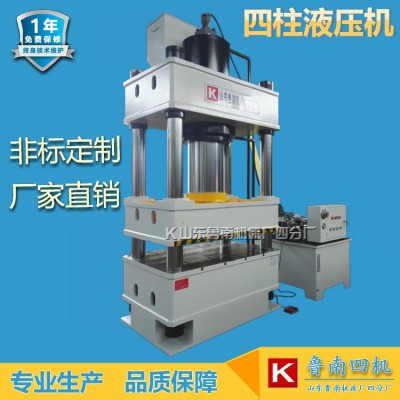

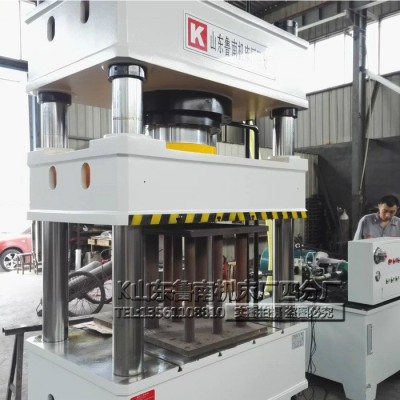

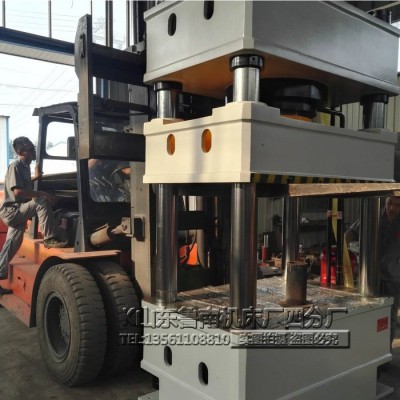

三梁四柱液压机采用四柱三板式结构，具有独立的动力机构和电气系统，采用按钮集中控制，可实现调整、手动及半自动三种工作方式。动力机构由油箱、高压泵、控制系统、电动机、压力阀等部分组成。设备的工作压力、压制速度，空载快下行和减速的行程和范围，均可根据工艺需要进行调整；该液压机适用于薄板拉伸成型、粉末制品成型、塑料制品成型、冷热挤压金属成型、油箱、底盘、汽车零部件等的横压、弯压、翻透、校正等工艺。
二、功能配置
※ 采用优质钢板焊接而成，焊后经高频振动消除焊接应力.
※ 四柱采用45#优质碳素钢，经调质处理、电镀硬铬处理.
※ 主缸主要密封件采用优质密封圈，确保密封可靠、不渗漏油.
※ 活塞杆采用45#钢离子氮化，表面渗碳淬火处理.
※ 液压系统采用电磁插装集成换向阀
※ 压力表采用进口电接点抗震防渗漏压力表.
※ 设有安全保护装置，油缸行程上限、下限接近开关.

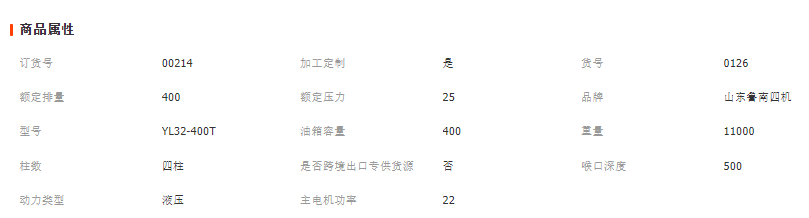

三、技术参数
型号 | YL32-400T | ||
压力 | 液压最大压力（Mpa） | 25 | |
公称压力（KN） | 4000 | ||
主缸滑块行程（mm） | 700 | ||
最大开口高度（mm） | 800 | ||
最小闭合高度（mm） | 100 | ||
滑块下行速度（mm/s） | 80-100 | ||
回程速度（mm/s） | 80 | ||
工进速度（mm/s） | 5-12 | ||
工作台有效尺寸 | 左右柱内（mm） | 1200 | |
前后边缘（mm） | 1000 | ||
立柱直径（mm） | 150*4 | ||
油缸内径（mm） | 450 | ||
地面至工作台高度（mm） | 600 | ||
电机功率 | 22 | ||
柱塞泵 | 80YCY14-1B | ||
保压时间 | 任意可调 | ||
主机外形尺寸（左右*前后*高度） | 1500*1000*3800 | ||
电压（V） | 380 | ||
机器重量约（T） | 约11 | ||
※可根据客户加工要求定做台面尺寸、液压油缸速度和行程、下顶缸、光幕安全保护装置等.
液压机执行标准：
JB3818-1999 《液压机技术条件》
JB/T1829-1997 《锻压机械通用技术条件》
GB/T3766-83 《液压系统通用技术条件》
JB3915-85 《液压机安全技术条件》
JB/T1829-1997 《锻压机械通用技术条件》

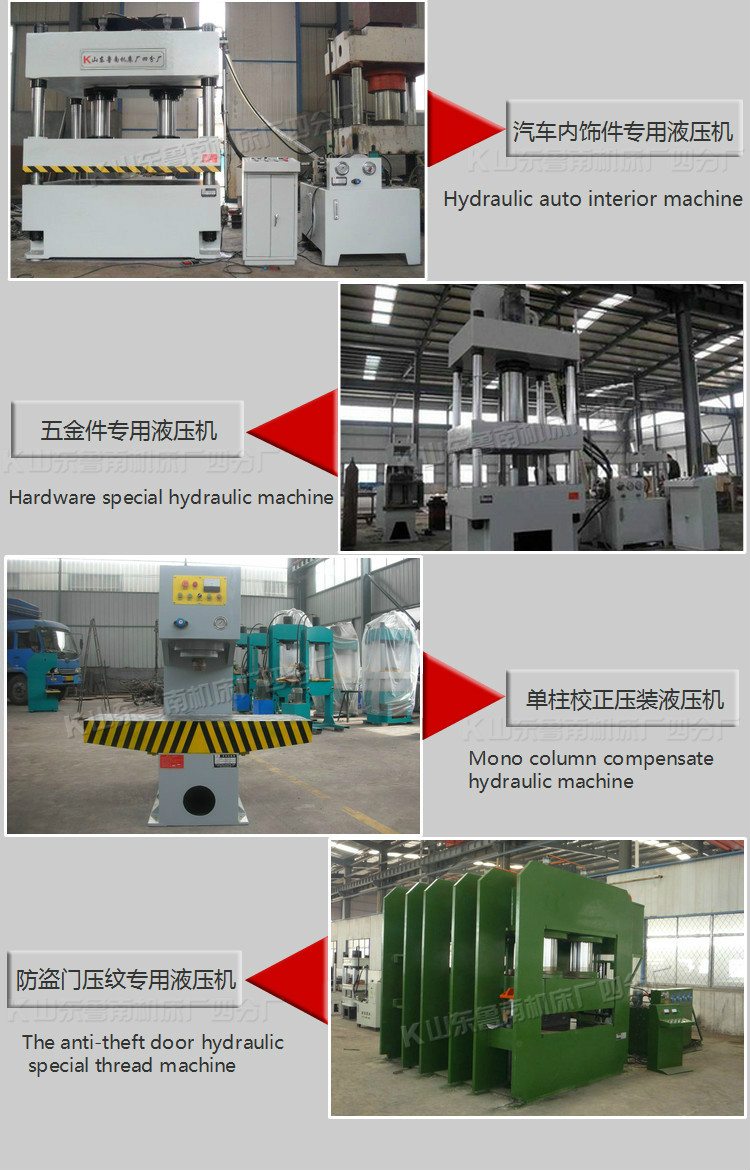

加工工艺范围
四、设备使用
正确使用机器设备，认真执行维护保养和严格遵守安全操作规程是延长设备使用寿命﹑保正安全生产的必要条件。因此，操作者除应熟悉机器结构性能和操作规程外，还应注意下列几点：
1. 油箱每半年清洗并更换新油一次32～46＃抗磨液压油。第一次换油时间不应超过三个月，其油液可重新过滤后再用一次。
2. 本机用油。必须经严格过滤才需注入油箱，其油位不能低于油标指示线。使用油温应在15℃～60℃范围内。
3. 压力表每半年需鉴定一次。
4. 机器长期停用时，应将各外露加工表面擦洗干净，并涂防锈油。
