商品描述

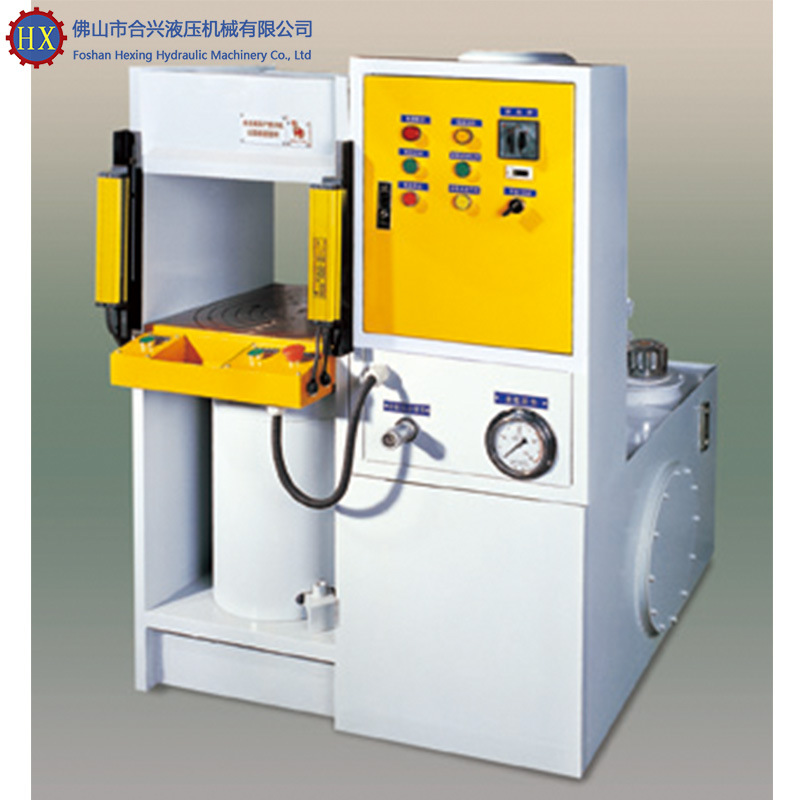

YDK系列框架油压机
适用范围：
YDK系列为框架式结构，框架结构经有限元分析优化设计，采用优质钢板焊接而成，设有快速油缸，井配度光电保护装置，具有结构简单、易于维护、动作灵可邮、操作安全方便等优点，主要适用金属制品的压印工艺，如表、表带、首饰、眼镜架和具制品成型。
标准机型技术性能：
1、坚实牢固的机架结构
2、先进稳定的电液控制
3、超压超程自动保护
4、油封采用多环导向技术、性能良好
5、耗能低、速度快
| YDK系列框架油压机 | ||||||||||
| 技术参数 | ||||||||||
| 序号 No. | 项 目 DEscriptION | 单位 UNIT | YDK-100T | YDK-200T | YDK-300T | YDK-500T | YDK-700T | YDK-1000T | ||
| 1 | 主油缸公称力 Main Cylinder Nominal Capacity | KN | 1000 | 2000 | 3000 | 5000 | 7000 | 10000 | ||
| 2 | 主油缸液体最大工作压力 Main Cylinder Max.Pressure | MPa | 20 | 20 | 20 | 25 | 25 | 25 | ||
| 3 | 主缸回程力 Main Cylinder Return Capacity | KN | 35 | 55 | 65 | 190 | 220 | 260 | ||
| 4 | 工作台最大行程 Worktable Max.Stroke | mm | 160 | 160 | 160 | 160 | 160 | 200 | ||
| 5 | 工作台面到上梁下平面最大距离 Distance Between Worktable And Above Beam | 最大Max. | mm | 370 | 420 | 420 | 420 | 460 | 460 | |
| 最小Min. | mm | 210 | 260 | 260 | 260 | 260 | 260 | |||
| 6 | 工作台升降速度 Worktable Speed | 空载上行Up No Load | mm/s | 105 | 145 | 175 | 135 | 135 | 155 | |
| 加压Pressing | mm/s | 5 | 3.3 | 3.7 | 4.2 | 4 | 3.8 | |||
| 回程Down | mm/s | 130 | 120 | 160 | 110 | 110 | 120 | |||
| 7 | 电机功率Motor Power | KW | 5.5 | 5.5 | 7.5 | 11 | 22 | 22 | ||
| 8 | 工作台面积 Worktable Area | 左右RL | mm | 415 | 530 | 595 | 695 | 820 | 850 | |
| 前后FB | mm | 405 | 510 | 580 | 670 | 820 | 850 | |||
| 9 | 外形尺寸 Overall Size | 左右RL | mm | 970 | 1120 | 1160 | 1320 | 1650 | 1600 | |
| 前后FB | mm | 1050 | 1050 | 1050 | 955 | 1580 | 1700 | |||
| 高H | mm | 1270 | 1460 | 1530 | 1860 | 2400 | 2520 | |||
| 10 | 整机重量(约) Total Weight(Approx.) | T | 0.9 | 1.8 | 3 | 7.5 | 9 | 12 | ||
| 以上所列技术参数若有更改恕不再另行通知。客户如有特别技术参数的要求，可特别订造。 | ||||||||||

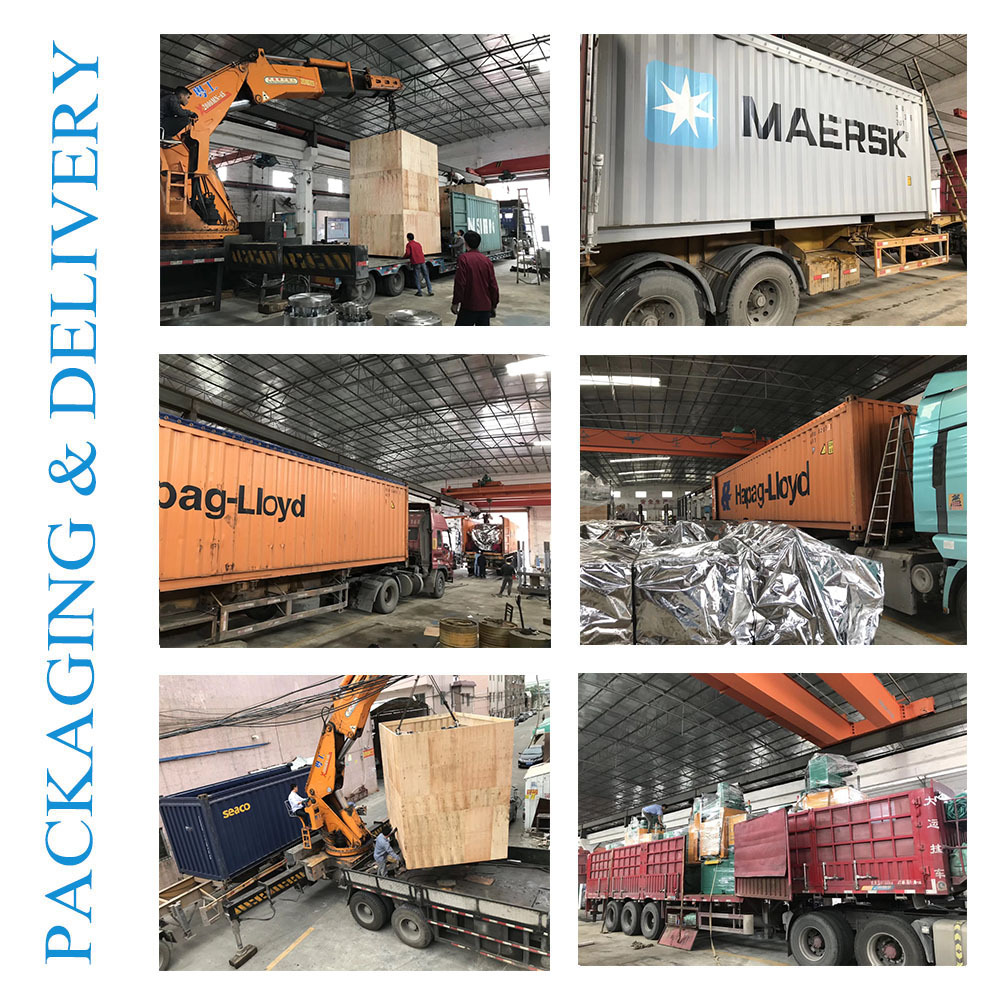

发货详情
.
