商品描述

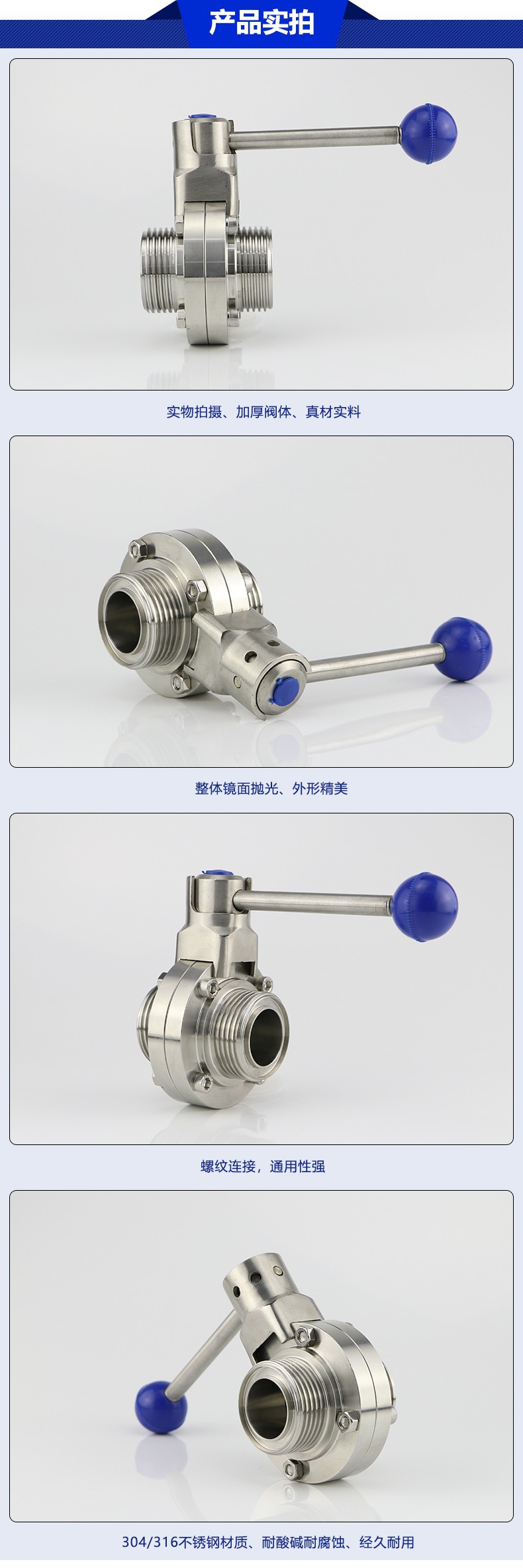

不锈钢卫生级手动焊接蝶阀是由手柄手动操作，手柄控制阀门“开”和“关”的位置，也可以调节到其它位置，执行器把活塞的轴向运动转换成90度旋转传输给蝶阀。
【产品优点】蝶阀的优点就是它们紧凑轻巧的结构，蝶板全开时，流量能过性好，介质也不会被机械的污染。
【产品压力】1.0Mpa（10bar)，小压力：真空材质
【产品材质】不锈钢SUS304、SUS316L，保证材质
【垫圈材质】硅橡胶（Q）
【适用温度】-20～200℃
【连接方式】焊接。也有快装卡箍蝶阀、螺纹蝶阀、对夹式蝶阀。

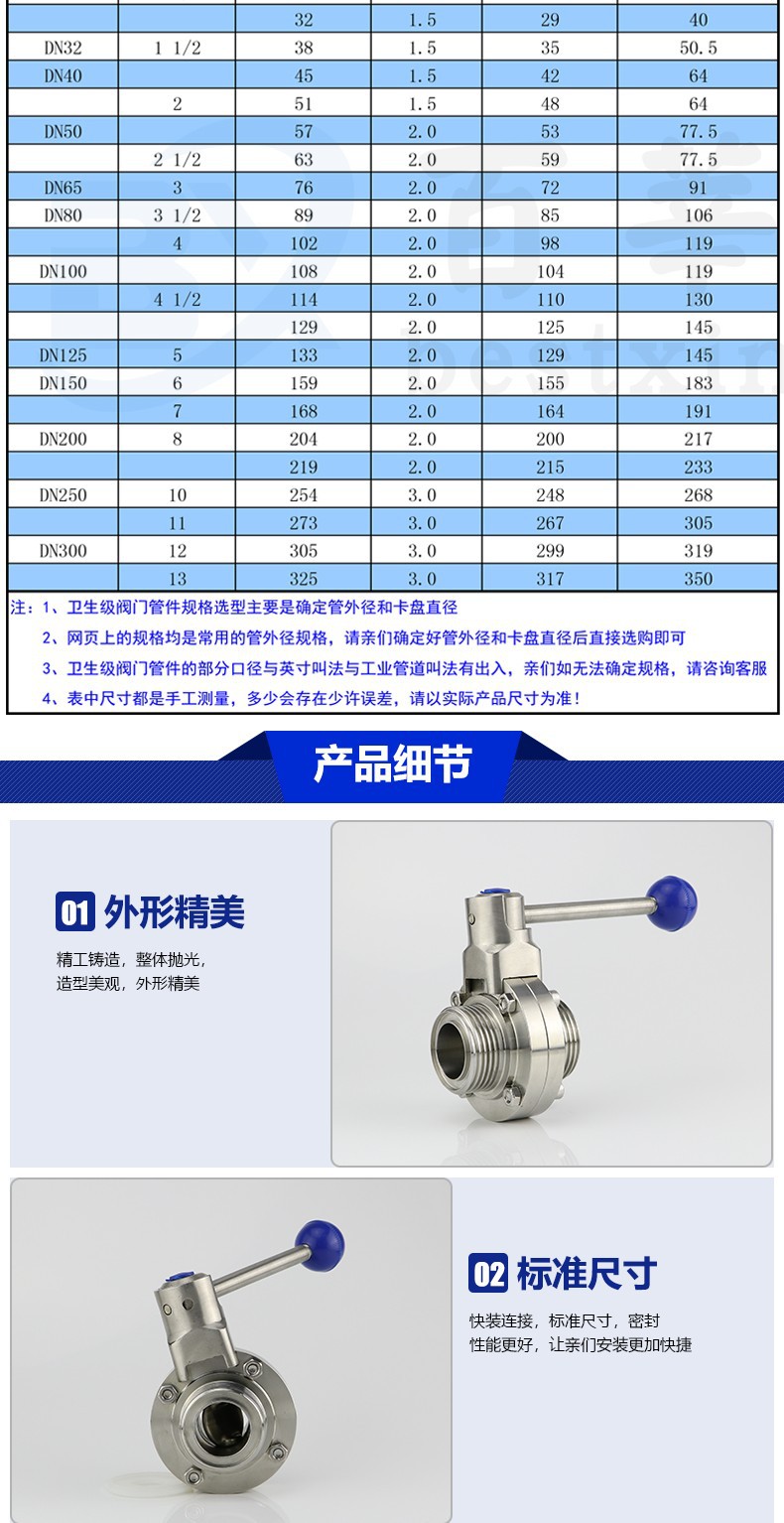

【产品规格】DIN标准：DN15—DN150；ISO标准：Ф19(0.75")——Ф159（6.5"）
【工作原理】蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
【应用范围】专用于食品、乳制品、药品、啤酒、化妆品和化工工业的液体产品中
产品特点：
1、蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命。
2、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦。
3、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松。
4、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高。
5、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚。
6、手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断。
7、开闭范围为0~90度，可固定于每隔15度的位置上，具有可调性，且开闭迅速，操作方便。
8、阀体均采用可拆连接，结构简单，维修方便。
9、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手。
10、经过严密的强度和密封试验，保证质量。
