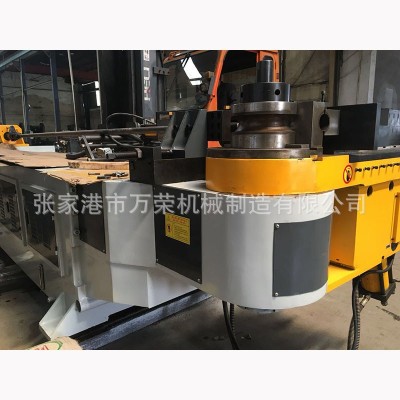

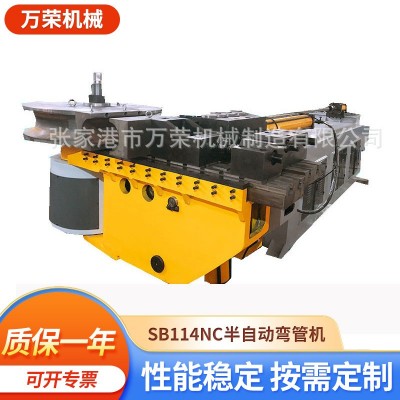

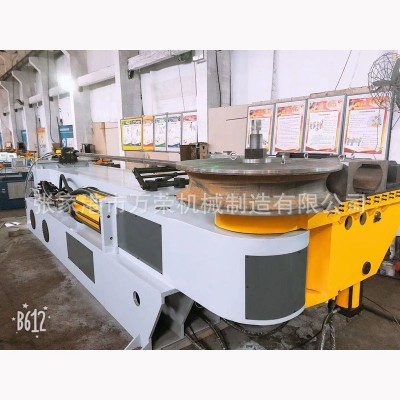

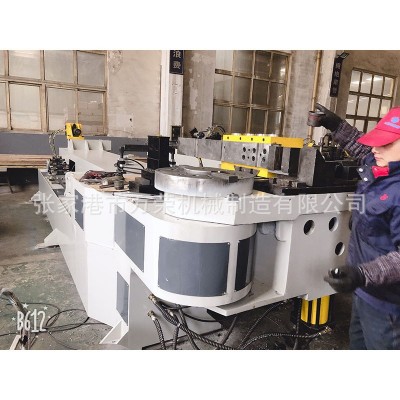

单头液压弯管机SB114NC | |
技术参数 | |
型号 | SB114NC |
最大弯管能力(mm) | Φ114×5 |
弯曲半径范围(mm) | R50-500 |
最大弯曲角度(deg) | 195º |
最大穿心有效距离(mm) | 4700 |
弯曲精度(+/-Deg ) | 0.1 |
弯曲速度(/sec) | 44º |
电机功率(kw) | 15 |
液压压力(MPa) | 17 |
机器尺寸约(mm) | 6300×1500×1400 |
重量约( kg) | 7000 |
液压油 | 32#抗磨液压油（冬天）46#抗磨液压油（夏天） |
性能特点：
1.文本显示、PLC控制、机器运作十分稳定。
2.具有手动、自动、半循环、全循环等多种功能任意选择。
3.五种角度设置（0-185度任意选择）可单一选择亦可多种连续选择。
4.移动式脚踏开关、具有自动启动、紧急停止、紧停继续三种功能。
5.具有冷却循环系统、使机器运行更稳。
6.模具更换简单方便，便利于弹性生产。
7.机头、弯管臂设计精巧，提供最大弯管空间。
适用材料：钢管、不锈钢管、铜管、铝管等管型材。
特殊配件：特殊模具、防皱板、辅推装置等。
三、工作原理介绍：
本机由主传动机构、芯棒机构、顶料机构、夹料机构、电器系统及液压系统等主要部分组成。工作时，由电动机带动油泵旋转，供给压力油，微电脑（PLC）发出指令，控制各电磁阀的开启、关闭，使各油缸按一定顺序和规律动作，以达到弯管的目的。
