乾菲牌便携式气动打标机简介:

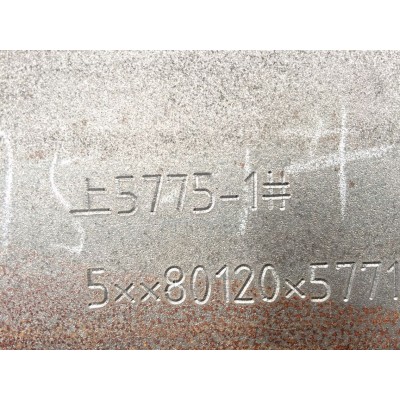

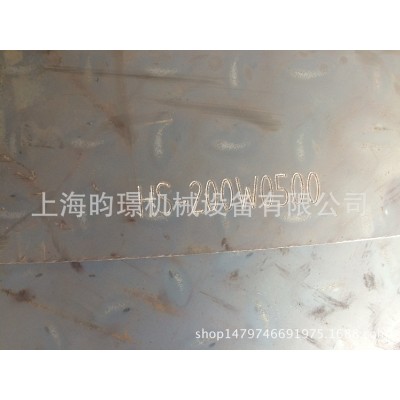

计算机控制打印针在X、Y二维平面内按编辑好的字符或图形轨迹运动的同时，Z轴同步转动，打印针在压缩空气作用下做高频冲击运动，从而形成由密集点阵组成的字符或图形。利用计算机键盘输入您需要打印的字符或图形，打印过程自动进行，具有标记规范、美观更改数值方便，使用灵活等特点。
QF-QD60便携式气动打标机体积小、重量轻、便于人工移动，这使得大工件上打印规范标识成为现实！特别适用于体积较大，不容易移动的产品打标，可将计算机，控制器和打印机集中安放在一个移动平台，方便的移动到任何地方，广泛应用于改装车厂，矿山机械，石油机械，船舶，发动机制造行业等对于重量重，其优点是字符规范、美观、排列整齐、外观感觉正规、档次高；可即编即打，自动打印顺序号，自动记录打印内容，标识耐环境气候、耐磨能力强、持久可靠。
一、主要技术指标
打印方式 | 气动针式、自动打印 |
运行系统 | DOS/Windows98/2000/XP |
打印面积 | 标准平面 150×50mm，也可根据客户订做 |
最小字符 | 1×1mm （可通过打标软件任意设置） |
打印内容 | 中英文、数字、图形、流水号等，VIN码及防伪标记 ，字符大小可任意调整（最小字符1×1mm） |
打印速度 | 3-5字符/秒 |
打印深度 | 0.01-1.2mm（根据材质而定） |
打印材质 | 各种金属（ HRC60°以下硬度），各种硬质材料（PVC膜，塑料，电木、橡胶等） |
图文编辑 | 软件提供自编辑器,计算机输入，平面圆周直线、扇型分布及端面环形分布 |
图形转换 | 软件提供AutoCAD,CorelDRAW,CAXA图形文件转换方式 |
储存功能 | 自动排列顺序号，打印时间、数量、内容自动储存、便于统计，可打印报表 |
自动对比 | 自动对比流水号、VIN码，提示重复 |
精度保证 | 采用自润式精密线形滑轨，连续工作五年字型精度误差≤0.01 |
打印工件重量 | 平面不限，圆周15Kg，大于15Kg需加辅助承重工装 |
电压／功率 | 220V ±10％ 50Hz 约500W（用户自备） |
气源气压： | 0.4Mpa～0.7Mpa，0.25L/S（用户自备） |
整机功率 | 500W |
整机重量 | 约15Kg（标记头重约7Kg） |
平均无故障工作时间 | 15，000 小时 |
二、主要部件配置简介
标记机部分配置说明：
关键元件采用进口元件，台湾HIWIN基准级滚动导轨，高精度细分电机，进口电感式接近开关，亚德客微动电磁阀，进口硬质合金打印针。
导轨 | 直线导轨（台湾上银） |
检测开关 | 进口电感式传感器 |
步进电机 | 高性能步进电机(四海) |
电磁阀 | 亚德客高频电磁阀 |
驱动器 | 国产高精度64细分驱动器(四海) |
控制芯片 | 自产工业级控制芯片电子元器件 |
机柜 | 无 |
硬质合金打印针 | 硬质合金打印针 (钢质打印100万字符) |
控制软件部分：
专用打标控制软件（兼容WIN98,XP等版本），运行稳定可靠，中文菜单，自带绘图功能，多种打印形式，具有网络传输功能。
三、应用范围：
汽车摩托车零部件打标，如发动机、车身、车架、底盘、轮毂、连杆等打印商标、编号、名称等内容。
各种标牌如：不锈钢、铜、铝、塑料、PVC等。
各种金属管类，如石油管材、出口钢管打标。
各种军工制品如弹体、引信等。

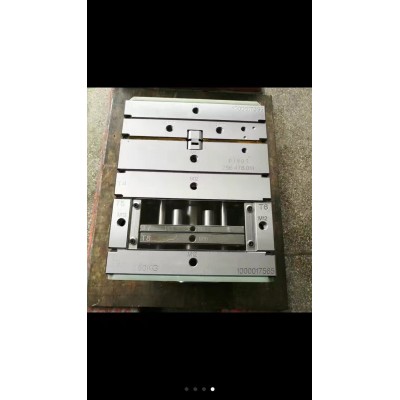

各种机械机床零部件、五金工具、泵体、阀体、齿轮、乐器部件打标。
四、工装夹具：
双方联合设计制造（或需方自行设计制造），保证装夹精度和速度及使用方便快捷。
五、服务承诺：
1.供方为需方免费设计相关工件打标方案
2.免费对操作人员进行培训
3.产品三包壹年，保修期外只收取工本费，保证维修及时快捷
