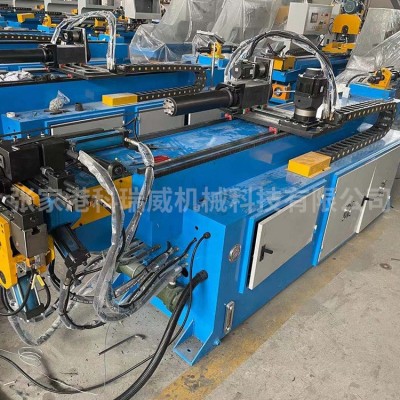

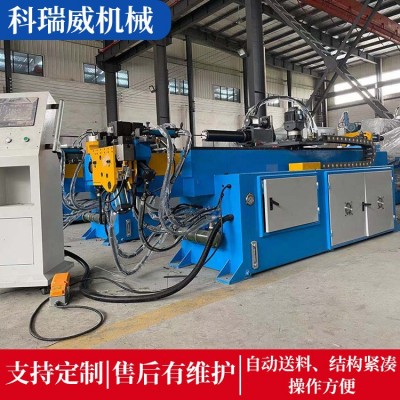

商品描述
一、 技术参数
内容 | 机型DW38CNC | |
最大适合碳钢管(弯曲半径1.5D为例) | Ф40*2.0 | |
最大适合不锈钢管(弯曲半径1.5D为例) | Ф40*1.5 | |
最大穿芯长度 | 2200㎜ | |
最大送料行程 | 1800㎜ | |
最大弯曲半径 | 180㎜ | |
最大弯曲角度 | 190° | |
每管件设定弯管数 | 12 | |
工作速度 | 弯管 | 35°/S |
转角 | 50°/S | |
送料 | 900㎜/S | |
精度 | 弯管 | ±1.0° |
转角 | ±0.10° | |
送料 | ±0.15㎜ | |
功率
| 转角伺服电机 | 0.75KW |
送料伺服电机 | 1.0KW | |
油泵（百斯特） | 17L | |
机器重量 | 约1800㎏ | |
机器尺寸 | 4000X940X1300 | |
空气开关 | 美国正泰 | |
交流接触器 | 美国正泰 | |
开关电源 | 美国正泰 | |
变压器 | 浙江九川 | |
接近开关 | 日本欧姆龙 | |
伺服电机及放大器 | 台湾台达 | |
PLC | 台湾台达 | |
液压油管 | 台湾濂辉 | |
线性导轨 | ABB | |
油泵电机（4KW） | 太湖特种电机 | |

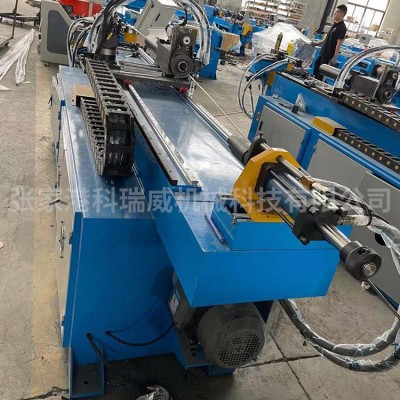

二、结构型式

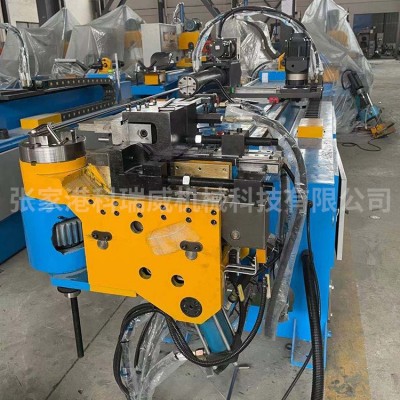

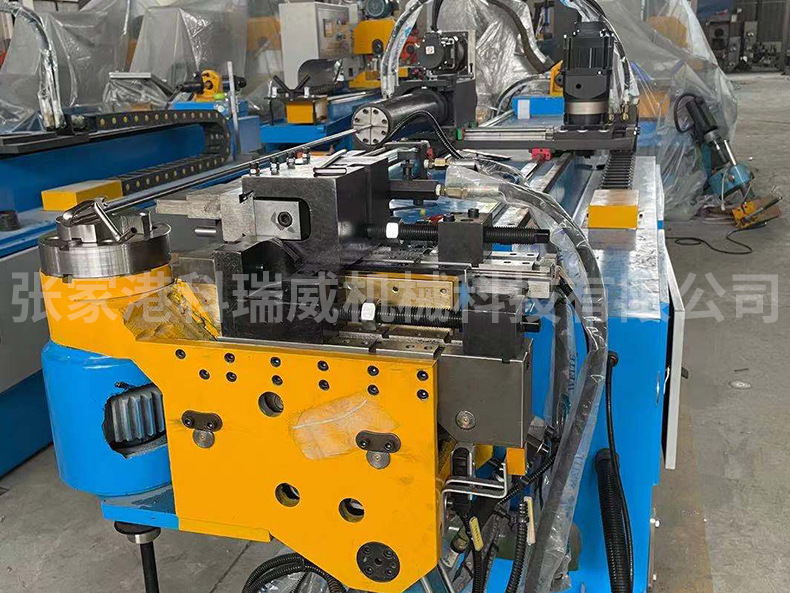

1、采用转臂浮动式夹管结构
2、采用液压导板辅助推动结构
3、机器的液压系统设水冷却装置，便于用户控制油温
4、主传动采用油缸齿轮、齿条机构
5、管件弯曲方向为俯视顺时针方向旋转为弯管方向

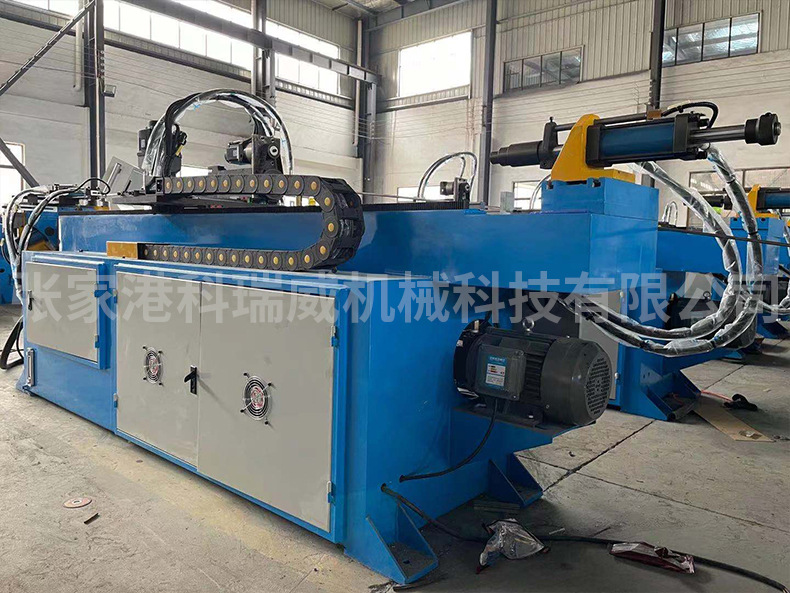

三、液压件
1. | 电磁阀 | 日本油研 |
2. | 液压泵 | JINJING |
3. | 液压管 | 台湾濂辉 |
4. | 油缸UN圈 | 台湾SOGDZ |
5. | 油缸“O”型圈 | 台湾SOGDZ |
6. | 液压缸 | 自制 |
四、电器控制及操作界面要求
1.操作界面采用图形化界面，触摸屏操作。
2.数字显示分辩率：弯角0.1°
3.控制系统能储存20*14个加工数据
4.操作界面上弯管参数可设置

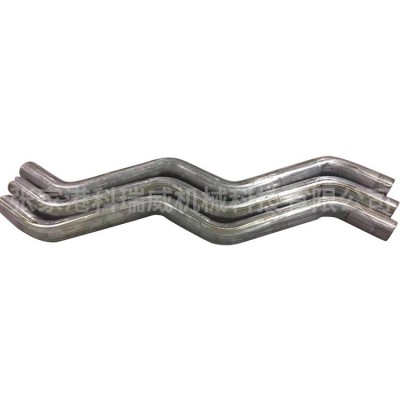

五、弯管工艺
1.设备满足提供的图纸要求，所制产品质量不底于产品实样，弯曲部位变形不大于5%
2.按需方提供打样管件制作模具
3.弯曲处管子表面无皱褶存在
4.弯曲后管子表面无由于弯管引起的沟槽和明显凹陷
六、设备性能
1.直接输入弯管加工参数
2.本机具有循环、半循环、手动、暂停等功能，运行下一个循环时用开关起动，需要急停时使用急停按钮
3.操作界面为中文
4.储存能量：最大储存20个工件，每个工件可编12个弯硬件存储参数
5.可以直接输入数据及编辑
.
