商品描述

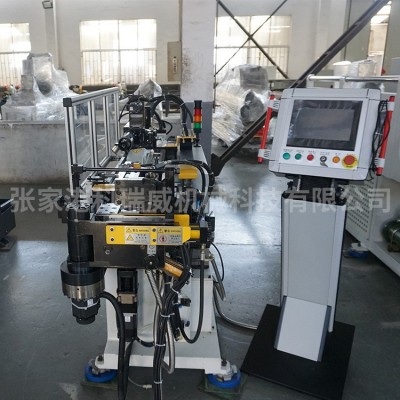

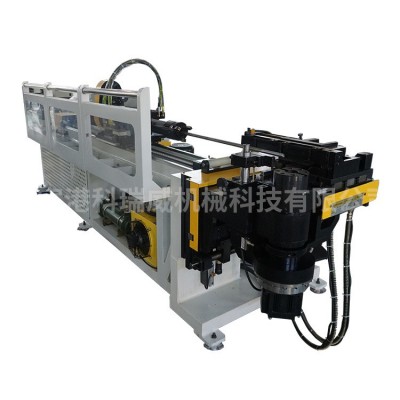

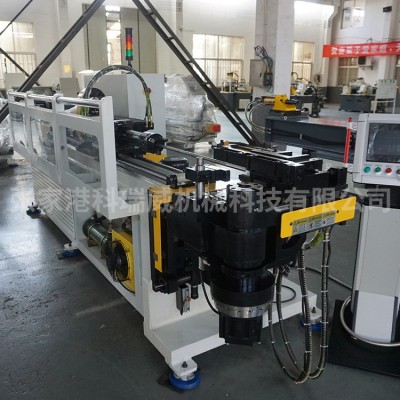

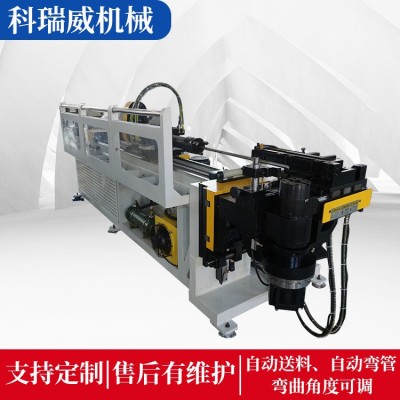

半自动2D平面液压弯管机
主要用于各行业管材绕弯成型；配合模具设计，对于各类金属管材具有功能多、结构合理、操作简单等诸多优点。
本机器除了具备弯管功能外，还可根据弯管工艺需要，将弯管机设计成不同形状专用折弯设备，相对于数控弯管设备而言具有价格便宜，使用方便的特点。
弯管能力：管径5-219mm
具备了高效率，批量化生产及低成本的高性价比高的优势，应用在家俱制造业所需的零件及管件、健康运动器材、医疗器材等产业的零配件制造。
半自动全液压弯管机性能特点
l 采用一体式机身，结构坚固稳定;
l 机头整体为球墨铸铁（QT500-7）一次性浇铸，坚固耐用;
l 控制系统采用微电脑NC控制;
l 液晶荧屏中文显示（其它语言可定制），触点式按钮，操作方便;
l 移动式脚踏开关具有启动和急停功能;
l 可根据需要设定有芯弯管和无芯弯管;
l 记忆容量可储存40组弯管档案数据;
l 液压控制弯管精度±0.5°;
l 具有断电记忆功能，数据可保存;
l 弯管角度补偿功能，达到精度弯曲角度
l 可设定手动、半自动、全自动操作;
l 对工件有记数功能;
l 有自动侦测错误或机器故障功能，并在荧屏上显示，便于操作者排除;
l 配备油温循环水冷却装置;
l 弯管方向顺时针（根据需要可选购反弯机）;
NC技术参数一
项目参数\型号 | DW-38NC | DW-50NC | DW-63NC | DW-75NC | DW-89NC | ||
弯管能力 | 铁管 | Φ38×2.0t | Φ50×2.5t | Φ63×3.5t | Φ75×4.0t | Φ89×6.0t | |
不锈钢管 | Φ32×1.8t | Φ45×2.0t | Φ50×2.0t | Φ65×2.5t | Φ76×3.0t | ||
方管 | □32×1.8t | □32×1.8t | □50×2.5t | □63×3.0t | □65×3.5t | ||
弯曲半径(mm) | 200 | 250 | 300 | 350 | 400 | ||
弯曲角度(°) | 190° | 190° | 190° | 190° | 190° | ||
有效穿芯距离(mm) | 1800 | 2200 | 2500 | 3500 | 4000 | ||
弯曲精度(°) | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ||
弯曲速度(°/Sec.) | 150 | 150 | 100 | 90 | 80 | ||
弯管方式 | 液压驱动 | 液压驱动 | |||||
油泵电机功率(KW) | 4 | 5.5 | 7.5 | 7.5 | 11 | ||
液压压力(Mpa) | 12 | 12 | 12 | 14 | 16 | ||
外型尺寸(L×W×H)m | 2.4×0.8×1.2 | 2.9×0.9×1.2 | 3.3×0.9×1.3 | 4.6×1.3×1.3 | 5.2×1.3×1.4 | ||
机器重量(KG) | 750 | 1200 | 1400 | 3000 | 3900 | ||
NC技术参数二
项目参数\型号 | DW-100NC | DW-114NC | DW-130NC | DW-168NC | DW-215NC | ||
弯管能力 | 铁管 | Φ100×6.0t | Φ114×8.0t | Φ130×10t | Φ168×14t | Φ215×20t | |
不锈钢管 | Φ90×3.0t | Φ100×3.5t | Φ114×4.0t | Φ133×4.5t | Φ168×10t | ||
方管 | □85×3.5t | □100×3.5t | □125×3.5t | □150×8.0t | □180×10.0t | ||
弯曲半径(mm) | 450 | 450 | 500 | 650 | 800 | ||
弯曲角度(°) | 190° | 190° | 190° | 190° | 190° | ||
有效穿芯距离(mm) | 4500 | 5000 | 5500 | 6500 | 7500 | ||
弯曲精度(°) | ±0.15 | ±0.15 | ±0.15 | ±0.15 | ±0.15 | ||
弯曲速度(°/Sec.) | 50 | 50 | 30 | 15 | 15 | ||
弯管方式 | 液压驱动 | 液压驱动 | |||||
油泵电机功率(KW) | 15 | 22 | 22 | 30 | 30 | ||
液压压力(Mpa) | 16 | 16 | 17 | 17 | 17 | ||
外型尺寸(L×W×H)m | 5.4×1.4×1.4 | 5.8×1.8×1.5 | 6.5×1.9×1.5 | 7.8×2.0×1.8 | 8.5×2.2×2.2 | ||
机器重量(KG) | 4200 | 5800 | 7500 | 9500 | 12000
| ||
.
