一 设备说明

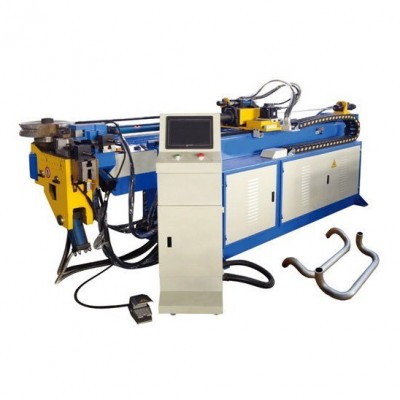

高性能全自动型弯管机，运用人机对话功能控制，多组程序、多角度设定，使您的操作及程式设置更简单。整机具有操作方便、性能稳定、工作效率高、安全系数高等特点，是管件加工行业的理想设备。
二 产品结构概述
QY-38CNC-4A-2S弯管机为伺服和液压驱动，电器集中控制弯管角度，送料精度、转管精度,液压控制夹紧、导向、机头上下换模、芯棒、机构等有各自独立操控点，当弯管臂弯管时，在液压系统的控制下，夹紧、导向、芯棒、弯曲各部分协调配合，得以完成高质量的弯曲，是经济实用的通用设备。
该设备对金属管件可进行有芯或无芯弯曲，机器有点动、单动功能，便于使用与维修。广泛用于船舶、锅炉、化工、汽车制造等行业。
三 产品的结构特点
1、机器的结构组成：1）床身部分2）送料部分3）转管部分4）换模部分5）主传动部分6）夹紧部分7）导向部分8）芯棒机构9）液压系统10）电气系统11）模具部分12）基础部分
2、床身部分：床身部分为折弯焊接结构，是其它部分的载体，其结构起到力平衡，使得整个机器外观美观大方。
3、送料部分：送料部分为第一个弯跟第二个弯的任意直线距离0.1—2000mm长度任意设置送料，精度重复达到0.1mm.
4、转管部分：转管部分为三维空间转角0.1—360°任意设置，精度重复可达到±0.1°。
5、主传动部分：主传动部分由伺服驱动，实现弯曲臂回转，进行弯管，速度快，精度准，效率高。
夹紧部分：夹紧机构采用浮动式上下夹紧，好处是起到管件送料·
