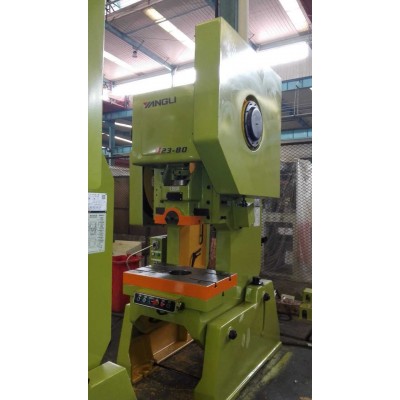

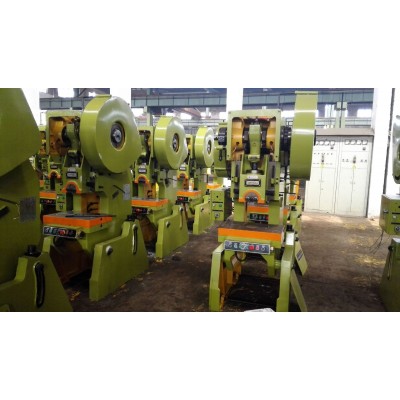

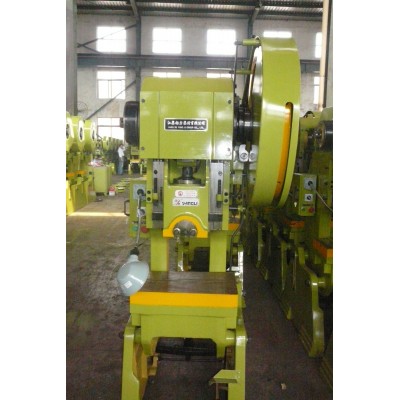

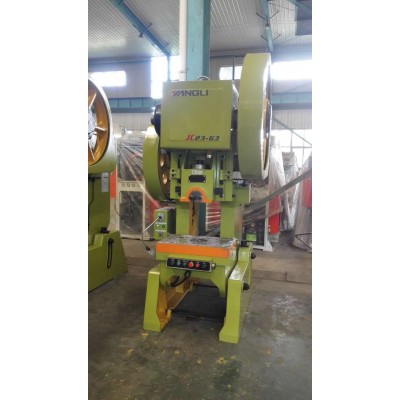

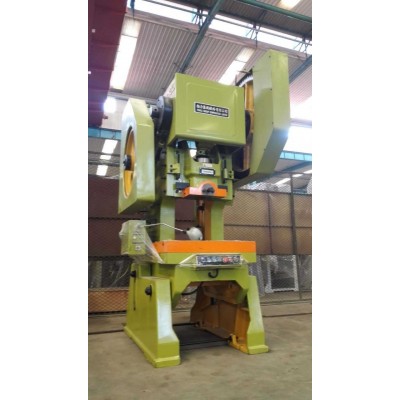

J23系列压力机是普通型开式可倾压力机，此系列开式压力机是薄板加工通用压力机，适用于剪切、冲孔、落料、弯曲及浅拉伸工作。
【该结构特点】：
1、机身采用铸造结构，机床减震性好。机身可以倾斜25度左右以便落料。
2、传动部分曲轴横向放置，齿轮为外置敞开式、维护方便。
3、滑块为一铸造箱形结构，刚性好。滑块内安装压塌式过载保护装置，结构简单，滑块超载后，保险器压塌破坏，从而保护了机床和模具不受损坏。
4、 滑块装模高度采用手动调模，刻度显示。
5、采用四面三角形加长导轨，调整方便。
6、 整机还配有双手操作按钮和脚踏开关等，实现连续、单次和调整操作规范，是传统刚性离合器压力机的更新换代产品。
【产品参数】
JC23-6.3 | J23-10B | J23-16 | J23-16B | J23-25A | JG23-35A | ||
公称力 | KN | 63 | 100 | 160 | 160 | 250 | 350 |
公称力行程 | mm | 3 | 4 | 5 | 5 | 5 | 5 |
滑块行程 | Mm | 35 | 60 | 55 | 70 | 80 | 100 |
行程次数 | Min-1 | 170 | 145 | 125 | 125 | 60 | 53 |
最大装模高度 | Mm | 110 | 130 | 160 | 170 | 180 | 180 |
装模高度调节量 | mm | 30 | 35 | 45 | 45 | 70 | 75 |
滑块中心至机身距离 | mm | 110 | 130 | 160 | 170 | 210 | 200 |
工作台板尺寸（前后×左右） | mm | 200×310 | 240×360 | 300×450 | 320×480 | 400×600 | 380×610 |
工作台板落料孔尺寸（上孔直径×深度 ×下孔直径） | mm | Φ60 | Φ120×20 ×Φ100 | Φ100 | Φ100 | Φ120 | Φ130 |
工作台板厚度 | mm | 40 | 50 | 40 | 60 | 70 | 70 |
机身工作台孔尺寸（直径×前后×左右） | mm | Φ140×110×160 | Φ130×90 ×180 | Φ210×160 ×240 | Φ210×160 ×240 | Φ180×130 ×260 | Φ180×130 ×290 |
滑块底面尺寸（前后×左右） | mm | 120×140 | 150×170 | 180×200 | 180×200 | 210×250 | 210×250 |
模柄孔尺寸（直径×深度） | mm | Φ30×55 | Φ30×55 | Φ40×60 | Φ40×60 | Φ40×70 | Φ40×60 |
机身最大可倾角度 | ° | 30° | 25° | 25° | 25° | 25° | 25° |
立柱间的距离 | mm | 150 | 180 | 220 | 220 | 260 | 300 |
电动机功率 | KW | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | 3 |
外型尺寸（前后×左右×高） | mm | 780×610 ×1505 | 915×700 ×1690 | 1150×900 ×1910 | 1150×900 ×1910 | 1325×990 ×2140 | 1490×1080 ×2200 |
净重 | kg | 360 | 600 | 1080 | 1080 | 1900 | 2440 |
