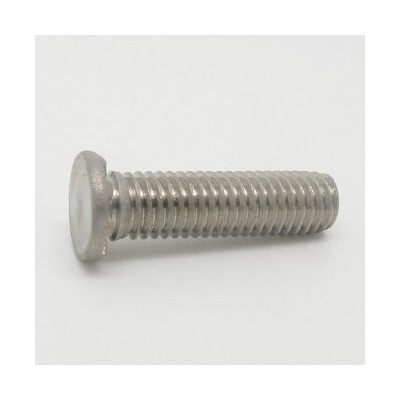

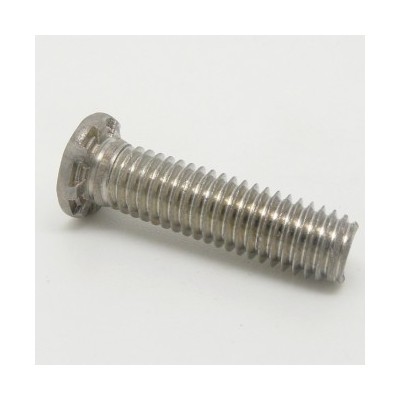

产品尺寸
产品编码规则 产品类型：HFHS-M10-20 螺纹编码：HFHS-M10-20 长度编码：HFHS-M10-20 | •应用于最薄厚度至. 050＂/1.3 m m 的高强度螺栓。
|
尺寸单位为英寸
螺纹 尺寸 | 材质 不锈钢 | 螺纹 编码 | 长度编码“L”±.015 （长度：长度编码/16英寸 ） | 板材 最小厚度 | 安装孔尺寸 +.005 -.000 | 产品 最大孔 | H ±.01 | S 最大值 | T 最大值 | 孔中心与 安装板边缘 最小距离 |
.190-32(#10-32) | HFHS | 032 | 8 12 16 20 24 28 32 | .050 | .190 | .250 | .300 | .105 | .040 | .415 |
.250-20(1/4-20) | HFHS | 0420 | 8 12 16 20 24 28 32 | .060 | .250 | .312 | .380 | .125 | .050 | .460 |
.313-18(5/16-18) | HFHS | 0518 | 8 12 16 20 24 28 32 | .075 | .312 | .375 | .480 | .140 | .070 | .500 |
.375-16(3/8-16) | HFHS | 0616 | 12 16 20 24 28 32 | .090 | .375 | .437 | .580 | .155 | .085 | .530 |
尺寸单位为豪米
螺纹尺寸 * 螺距 | 材质 不锈钢 | 螺纹 编码 | 长度编码“L”±0.4 （长度单位为豪米 ） | 板材 最小厚度 | 安装孔尺寸 +0.13 | 产品 最大孔 | H ±0.25 | S 最大值 | T 最大值 | 孔中心与 安装板边缘 最小距离 |
M5*0.8 | HFHS | M5 | 15 20 25 30 35 40 50 | 1.3 | 5 | 6.5 | 7.8 | 2.7 | 1.14 | 10.7 |
M6*1 | HFHS | M6 | 15 20 25 30 35 40 50 | 1.5 | 6 | 7.5 | 9.4 | 2.8 | 1.27 | 11.5 |
M8*1.25 | HFHS | M8 | 15 20 25 30 35 40 50 | 2 | 8 | 9.5 | 12.5 | 3.5 | 1.78 | 12.7 |
| M10*1.5 | HFHS | M10 | 15 20 25 30 35 40 50 | 2.3 | 10 | 11.5 | 15.7 | 4.1 | 2.29 | 13.7 |
原材料和表面处理规格
| 产品系列 | 外螺纹 | 材质 | 表面处理 | 安装板硬度 |
HFHS | ANSIB1.1,2A ANSI/ASMEB1.13M 6g | 300系列不锈钢 | 按ASTM A380钝化 | 洛氏B制硬度 不大于70 |
产品与板的铆接
HFHB(BUSBAR )螺栓适用于电气与机械安装环境。磷青铜螺栓的电导率是普通碳素钢螺栓的两倍。
推荐治具见下图，下图所示的标准上模设计给螺栓头部提供了间隙，同时也防止螺栓头部过分受力。
尺寸单位为英寸 尺寸单位为毫米
| 螺纹编码 | H +.015/.025 | F | C | 螺纹编码 | H +0.4/0.6 | F | C+0.08 | |
| 032 | .300 | .035-.036 | .191-.194 | M5 | 7.8 | 0.94-0.96 | 5.03 | |
| 0420 | .380 | .045-.046 | .250-.253 | M6 | 9.4 | 1.14-1.16 | 6.03 | |
| 0518 | .480 | .063-.064 | .3125-.3155 | M8 | 12.5 | 1.62-1.64 | 8.03 | |
| 0616 | .580 | .077-.078 | .375-.378 | M10 | 15.7 | 2.1-2.12 | 10.03 |
|
抹黑下面网址，链接紧固件安装动画
http://www.pemnet.com/design_info/video_library_hfhs_test.html
产品的性能数据
螺纹 编码 | 产品 类型 | 螺母的最大紧固扭矩 (ft. lbs.) | 安装板厚度 和材质 | 安装板硬度 HRB | 安装力 （lbs.） | 推出力 （lbs.） | 扭出力 (ft. lbs.) | 抗拉强度 （lbs.） |
| 032 | HFHS | 3.25 | .050″铝材 .058″钢材 | 38 52 | 3000 4500 | 180 325 | 4 | 1500 |
| 0420 | HFHS | 8 | .064″铝材 .072″钢材 | 32 43 | 4000 6500 | 285 480 | 8 | 2385 |
| 0518 | HFHS | 16 | .087″铝材 .099″钢材 | 41 44 | 5500 7500 | 380 590 | 15 | 3930 |
| 0616 | HFHS | 27 | .123″铝材 .099″钢材 | 44 | 7500 10500 | 560 780 | 25 | 5810 |
螺纹 编码 | 产品 类型 | 螺母的最大紧固扭矩 （N.m) | 安装板厚度 和材质 | 安装板硬度 HRB | 安装力 (KN) | 推出力 （N） | 扭出力 (N.m) | 抗拉强度 （KN） |
| M5 | HFHS | 4.4 | 1.62mm铝材 1.47mm钢材 | 35 54 | 12.4 21.7 | 800 1500 | 5.4 6.4 | 7.3 |
| M6 | HFHS | 10 | 1.62mm铝材 1.6mm钢材 | 35 45 | 15.4 24.6 | 1270 1750 | 11 | 10.3 |
| M8 | HFHS | 21.7 | 2.23mm铝材 2.48mm钢材 | 44 43 | 24.4 37.8 | 1700 2100 | 20 | 18.8 |
| M10 | HFHS | 36.6 | 2.3mm铝材 2.3mm钢材 | 44 | 33.3 46.7 | 2445 3470 | 36 | 29.9 |
其它需要考虑的因素
无论是手动安装还是自动安装FH,FHS,FHA,FHL,FHLS,FH4,TFH,TFHS,HFH,HFHB,HFHS和TPS系列产品，为了达到较佳安装效果，我们建议您使用安装机。
