技术参数:

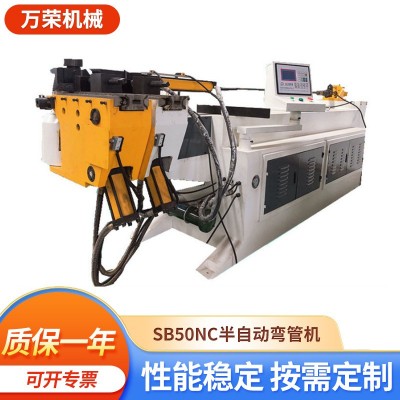

SB50NC单头液压弯管机 | |
技术参数 | |
型号 | SB50NC |
最大弯管能力 (mm) | Φ50×2 A3 |
弯曲半径范围 (mm) | R35-200 |
最大弯曲角度 (deg) | 195º |
最大穿心有效距离 (mm) | 2200 |
弯曲精度 (+/-Deg ) | 0.1 |
弯曲速度 (/sec) | 44º |
电机功率 (kw) | 5.5 |
液压压力 (MPa) | 12 |
机器尺寸约 (mm) | 3000×800×1300 |
重量约 ( kg) | 1200 |
夹紧行程 (mm) | 65 |
油箱容积 (L) | 120 |
液压油 | 32#抗磨液压油(冬天)46#抗磨液压油(夏天) |
性能特点:
1.文本显示、PLC控制、机器运作十分稳定。
2.具有手动、自动、半循环、全循环等多种功能任意选择。
3.五种角度设置(0-185度任意选择)可单一选择亦可多种连续选择。
4.移动式脚踏开关、具有自动启动、紧急停止、紧停继续三种功能。
5.具有冷却循环系统、使机器运行更稳。
6.模具更换简单方便,便利于弹性生产。
7.机头、弯管臂设计精巧,提供最大弯管空间。
适用材料:钢管、不锈钢管、铜管、铝管等管型材。
特殊配件:特殊模具、防皱板、辅推装置等。
工作原理介绍:
本机由主传动机构、芯棒机构、顶料机构、夹料机构、电器系统及液压系统等主要部分组成。工作时,由电动机带动油泵旋转,供给压力油,微电脑(PLC)发出指令,控制各电磁阀的开启、关闭,使各油缸按一定顺序和规律动作,以达到弯管的目的。
概况:
SB38、50-NC型单头液压弯管机微电脑控制、液压驱动、中文字幕显示、人机对话式操作,实现冷态下管材、型材的弯曲成形。文本显示器可设置多种角度,移动式脚踏开关具有启动、急停、急停继续三种功能,使操作灵活、方便、可靠是一种经济、实用的管材、型材加工设备。
