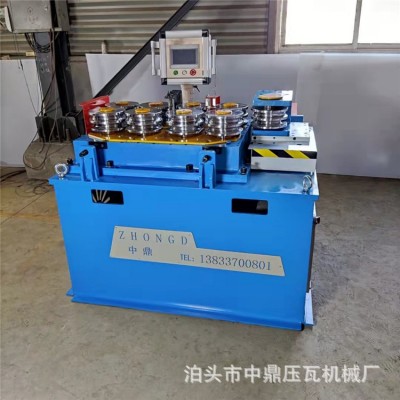

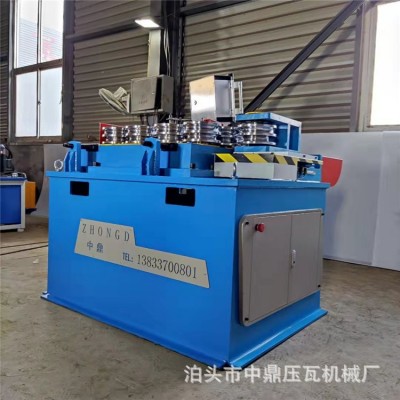

数控弯圆机 不锈钢管盘圆机 方管弯圆一次成型

商品描述

中鼎机械9轮双伺服电机数控弯管机参数

同等腰高不用更换模具

1. 设备外形尺寸：1700mm*1500mm*1100mm

2. 设备总重量 :2.1t左右

3. 可弯厚度:  3.0mm以下（也可加工定做）

4. 伺服顶弯电机:  3KW(三菱）

5. 丝杆滑道：台湾上银

6. PLC:三菱

7. 其他电器：国内品牌

8. 轴承:SKF6216

9.  触摸屏：10寸（昆仑通态）

10. 弯管减速机：160型（上海权立）

11. 主轴减速机：KF77(天津沃恩斯）

12.  传动电机:主轴伺服7.5千瓦电机43牛米（伟创）

13.  送料速度 每分钟60米左右

14. 磨具材质 :45#钢整体淬火

15.  轮外径:200mm

16. 数控系统 :中鼎机械自行研发，带棚型案例操作说明。

17. 轴直径:80mm（调质处理）

18. 模具:管材相同腰高不用更换磨（25*40，25*50，25*60，30*56；30*60；30*70；30*75；30*80共用一套模具）

19. 箱体:没有焊接点

20. 箱体板厚 :90mm厚

21.本设备可以弯:方管，圆管，椭圆管，几字钢,双模骨架，角钢等各种大棚骨架。

22.自动大棚弯管机由11轮组成，配置双伺服电机，PLC智能电脑数控系统，可储存记忆1000条，显示操作系统为触摸式全中文菜单式，具有多种不同弯曲角的预制，中文字幕显示，可选择手动，全自动操作方式，紧停功能。控制系统、驱动系统、显示系统等均采用高可靠性的零件，精度好、效率好、适合于批量生产。单行程弯管可连续弯25个弯度一次成型，为大棚钢管骨架弯曲设计，属CNC全自动弯管机，输入程序整个弯管过程自动完成。整机具有操作简单、性能稳定、工作效率高、系数高等特点，是管件加工行业的理想设备。
