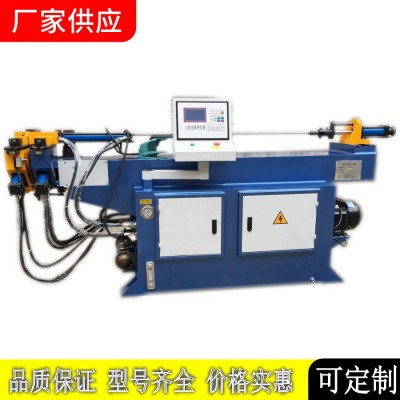

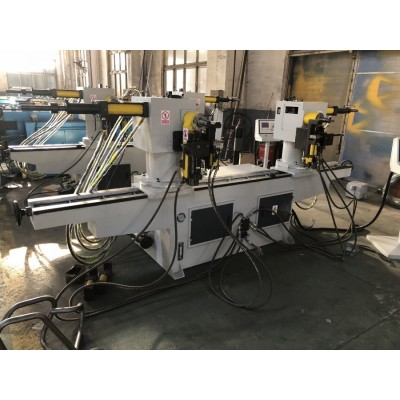

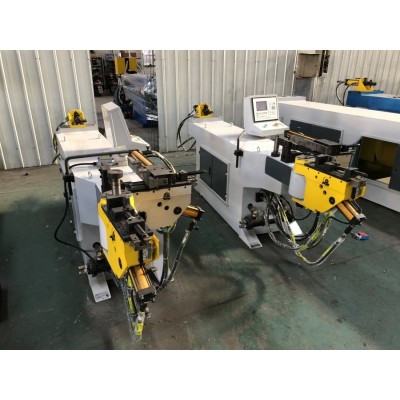

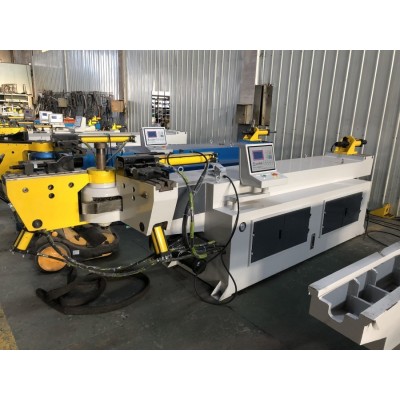

NC型微电脑控制液压弯管机

型号DW-38NC

目录

一、 注意事项

二、 机器特点

三、 技术数据

四、 模具图解

五、 弯管示意图

六、 工作原理图

七、 参数详细说明

八、 接线说明：

一、注意事项：

1、机器工作时，禁止进入其动作区域内。

2、操作者要站在能触及急停开关范围内。

3、本机必须专人操作。

4、机器有故障时，请关掉电源。

5、保持机器及环境清洁。

6、为了安全，安装模具时，请关掉电源。

7、使用前检查油标的油面高度，保持液压油标的2/3以上位置。

8、将机器安置在坚固的地面上，并校正水平，使机器更稳定。

9、检查电机转向，如转向错误，调整电源接线。

10、机器自动状态时，请确认输入资料的准确性。

二、机器特点：

NC型系列液压弯管机，是本公司在吸取国外技术的基础上，自行研制开发的产品，由微电脑控制，液压驱动，人机对话式操作，设置输入简便，手动、自动任意选择并自动转换。移动式脚踏开关具有起动、紧停两种功能。安全性高，具有计数功能。整机性能稳定，弯管效率高，是管件加工行业中的理想设备。

三、 技术数据

型号：DW-38NC液压弯管机

四、模具图解

注：防皱模为特殊模具，根据客户需订做

五、弯管示意图

六、工作原理图

1、空载，接通电源，按电机起动按钮，电机工作，指示HL亮，油泵工作，经滤，从油箱吸油，经溢流阀回油箱。

2、夹管→弯管（辅推进）→退芯→退夹（辅推退）→退弯→进芯

七、参数详细说明

4.1、开机画面：给机器接通电源，显示屏上显示有生产单位的名称、地址、电话、传真、网址。当用户遇到问题时可根据以上联系方式与生产单位联系。机器工作在手动模式时，按“查询”键也可进入此画面。

4.2、在开机画面按任意一个按键进入如下工作画面，如图1：

图一

工作画面说明：

a)设定数量：要加工的零件数量

b)加工数量：已加工完成的零件数量

c)设定弯角：当前这一弯需要完成的角度

d)实际弯角：当前这一弯已完成的角度

e)弯角数量：需要加工的零件共有多少弯

f)“状态”窗口：显示机器正在执行的动作，及提示信息

g)工作模式：显示机器当前的工作模式

4.3、按“参数”键，进入参数设定画面第一页，如图2：

图二

4.4、接着再按“→”键，进入参数设定画面第二页，如图3：

图三

4.5、接着再按“→”键，进入参数设定画面第三页，如图4：

图四

4.6、接着再按“→”键，进入参数设定画面第四页，如图5：

图五

4.7、接着再按“→”键，进入参数设定画面第四页，如图6：

图六

4.8、接着再按“→”键，进入参数设定画面第四页，如图7：

图七

4.9、接着再按“→”键，又回到参数设定画面第一页(见图2)，如此循环；按“←”键，页循环顺序和“→”键相反。

八、接线说明：

6.1、输入、输出：

注：X6为选择开关   X6悬空为提前退芯   X6接到0V为慢退芯

如有疑问，请与厂家联系！

6.2、电源输入：

L--N：220V电源输入（外接2A保险丝）

0V--24V：24V电源输入（外接5A保险丝）

0V：24V的电源负级

24V：24V的电源正极

说明：当24V电源损坏或没有接好时，机器不能工作，“状态”窗口显示有“24V电源故障”提示，请注意检查！

6.3、编码器输入：

V：电源+

A：A相

B：B相

G：电源-

注意：电磁阀公共端接24V
