38三维全自动液压弯管机（配送模具）

1、机械主要技术参数：

二、性能特点：

1.普通型及数值控制（NC）型功能完全具备。
2.小车的送料及空间转角均为伺服控制。
3.空间转角为伺服驱动，精度高、工作效率高。
4.采用触控荧屏配合可运算型电脑、功能强。
5.500组弯管资料设定储存，多种角度一气呵成
6.调节式芯棒座可实现双层及多层膜弯曲变化调节。
7.DW-CNC经济型、送料及空间转角均为机械手动式，节约用户成本。
8.特殊设计自动或手动式芯棒注油。

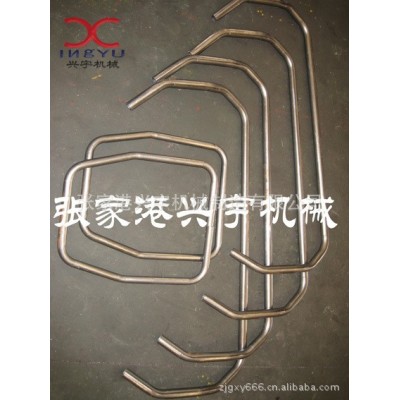

适用材料：钢管、不锈钢管、铜管、铝管等管型材。
特殊配件：特殊模具、防皱板、辅推装置等。

三、工作原理：

    本机由主传动机构、芯棒机构、顶料机构、夹料机构、小车送料装置、伺服转角装置、电气系统及液压系统等主要部分组成。工作时，由电动机带动油泵旋转，供给压力油，并由触摸屏设置参数，微电脑（PLC）发出指令，控制各电磁阀的开启、关闭，使各油缸按一定顺序和规律动作，以达到高精度弯制空间立体管的目的。

四、机器概况：

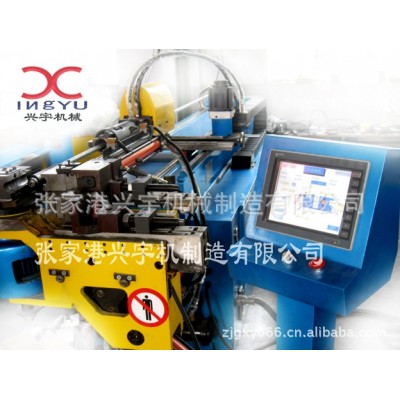

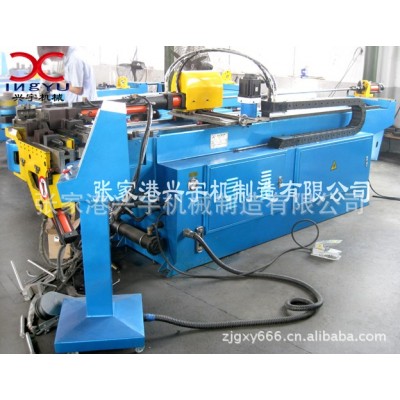

    DW38-1-2CNC型单头液压立体弯管机微电脑控制、液压驱动、中文字幕显示、触摸屏人机对话式操作，特别设计空间转角装置，液压夹管司服马达自动转角、锁角，伺服马达自动弯管定长，可弯制多角度立体管件，是一种经济实用的管材加工机型，主要适用于汽车、摩托车配件及其他多角度、高精度的管材加工。

五、机械主要构件及主要元器件：

1、机械主要结构由优质钢板焊接而成，强度高，钢度大。

2、结构件采用打砂方式除锈并喷有防锈漆。

3、触摸屏采用台湾原产海特克有限公司生产的10.4英寸“海特克”，英文为“HITECH”。

4、采用台达公司进口的PLC程序机和伺服驱动器，伺服电机为台湾原产VGM，结构紧凑、精度高、使用寿命长。

5、接近开关和编码器分别为日本“omron”欧姆龙和日本“NEMICOM”内密控，密封性能强。

6、油泵和电磁阀分别来自台湾著名品牌“液压朝田”和日本“榆次油研”，油位高度有清晰直观的显示。

六、机械主要功能：

1、程式编写及输入均直接在人机对话式触控屏幕上进行，所有讯息说明均可自行选择以中文显示。

2、程式和资料有密码保护功能。

3、转角和送料为电机伺服控制。

4、机械控制系统有加工计数功能及故障自诊功能。

5、机械具有安全防护和急停保护功能。

七、安装、验收、培训、售后服务

安装验收

1.1机械由供方送到需方工厂后需方负责卸车。

1.2供方负责机械的调试。

1.3供方按需方提供的管件（以合同要求为准）进行弯管试样后由需方验收。

2、培训

对调整工、操作工、维修工（液压、气动润滑系统维修人员、电器、电子及控制系统人员、数控编程人员、工艺人员）进行培训，使其会操作、会调整、会维修、会编程。

3、售后服务。

3.1质量“三包”期限：从设备在需方调试验收合格之日起计算12个月。

3.2“三包”期限内设备发生故障，供方负责免费维修、更换零部件（需方违反操作规程引起的意外损坏除外）。

3.3供方接到需方要求提供服务的电话（传真）后当天作出响应，24小时内（节假日除外）派员到需方现场。

八、装箱单

主机：一台

密封圈：一套

内六角扳手：一套

模具：按合同提供

操作说明书：一份

                           客户的满意是我们不懈的追求

         兴宇机械始建于一九七零年，现有员工250人，1990年正式加入弯管机市场，以生产制造各系列金属圆锯机，SW系列双头弯管机，DW系列单头弯管机，PS系列缩管机，MG系列磨齿机，YU系列龙门柱式压弯机，KR系列铆接机等十多个大系列近百个产品的各类管材、型材加工机械。公司总部位于江苏省张家港市，下设三十五个办事处，保证了全国各地顾客的优质售后服务。

  公司实行现代化企业管理，成功导ERP生产管理系统，形成集产品设计开发、模具制造、生产加工、整机制造、营销为一体化作业的生产线，并竭诚努力增加产能以供应市场之不断需求。公司先后通过了 SA8000国际社会责任和ISO9001:2000 国际质量认证，并获得苏州市优质产品生产基地的称号。

     公司秉承“创新理念、追求卓越、迅速改善、永续经营“的经营理念；并以“质量是第一工作”，“顾客的满意是我们的荣誉”作为我们永远不变的质量政策；以爱护环境、回报社会、关爱雇员等社会责任为己任；把“诚信、负责、创新、团队”作为兴宇员工不断的追求和目标，愿与广大朋友携手共创美好的明天！

     公司产品被广泛用于汽车、摩托车、自行车、童车、钢制家具、休闲用品、空调配管、造船、锅炉、石油化工、卫浴设备、制管、铁材加工等行业，是各种管材，型材切割、缩扩、弯曲、铆接加工的理想机械。

              欢迎您来张家港兴宇机械参观考察，我们将竭诚为您服务！
