一 设备说明
高性能全自动型弯管机,运用人机对话功能控制,多组程序、多角度设定,使您的操作及程式设置更简单。整机具有操作方便、性能稳定、工作效率高、安全系数高等特点,是管件加工行业的理想设备。
二 产品结构概述

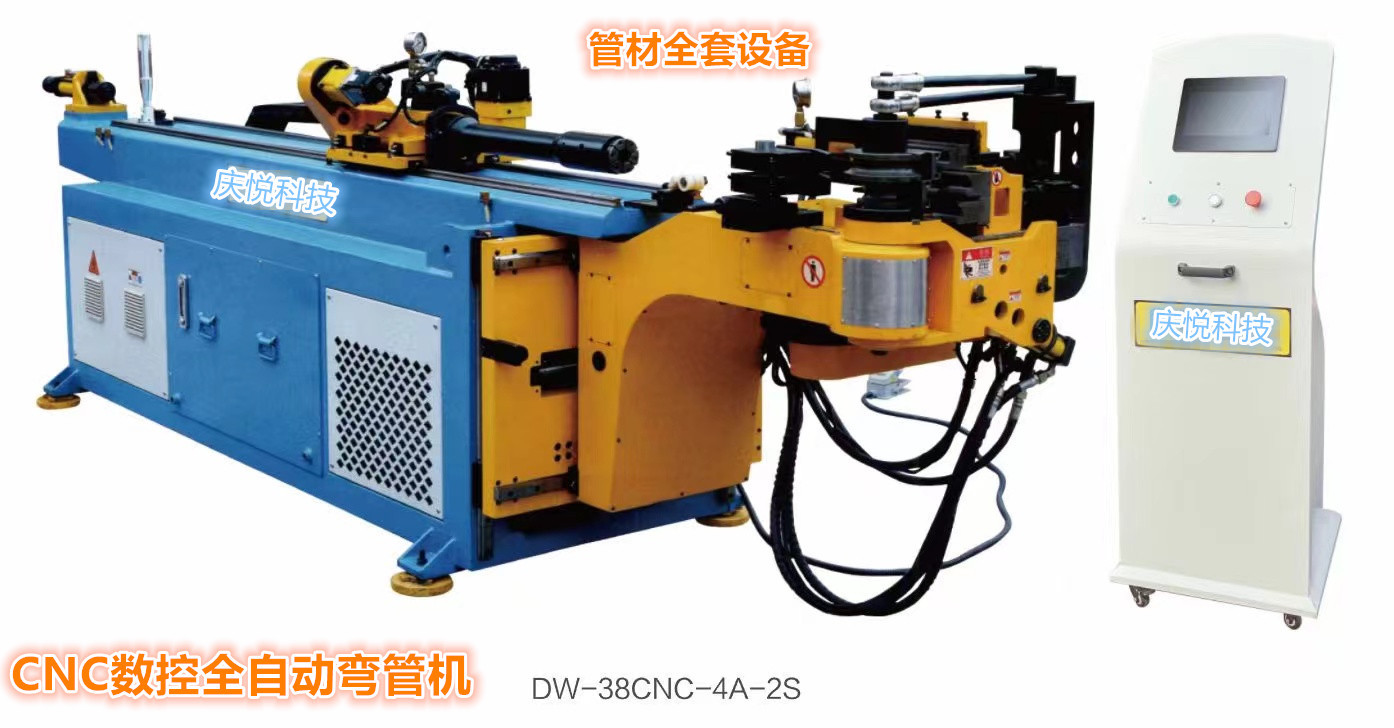

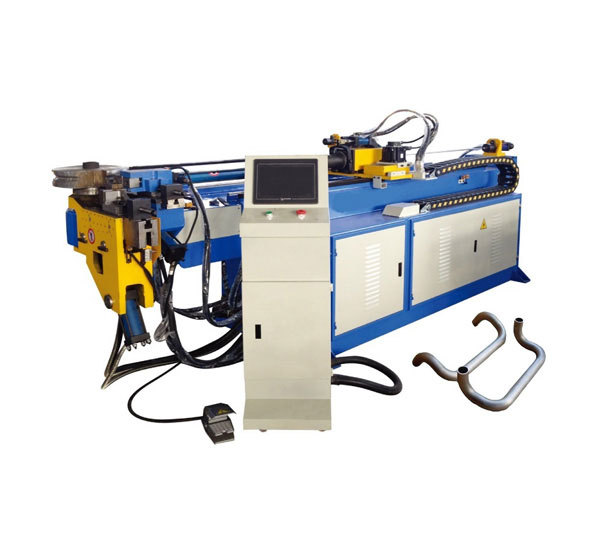

QY-38CNC-4A-2S弯管机为伺服和液压驱动,电器集中控制弯管角度,送料精度、转管精度,液压控制夹紧、导向、机头上下换模、芯棒、机构等有各自独立操控点,当弯管臂弯管时,在液压系统的控制下,夹紧、导向、芯棒、弯曲各部分协调配合,得以完成高质量的弯曲,是经济实用的通用设备。

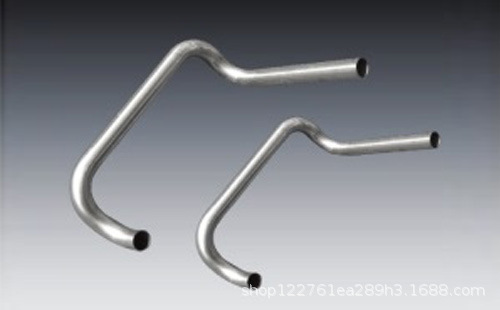

该设备对金属管件可进行有芯或无芯弯曲,机器有点动、单动功能,便于使用与维修。广泛用于船舶、锅炉、化工、汽车制造等行业。
三 产品的结构特点

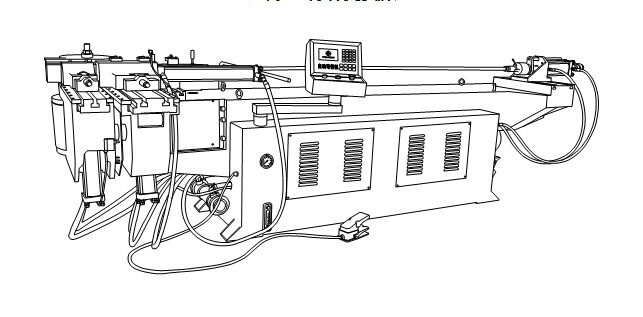

1、机器的结构组成:1)床身部分2)送料部分3)转管部分4)换模部分5)主传动部分6)夹紧部分7)导向部分8)芯棒机构9)液压系统10)电气系统11)模具部分12)基础部分
2、床身部分:床身部分为折弯焊接结构,是其它部分的载体,其结构起到力平衡,使得整个机器外观美观大方。
3、送料部分:送料部分为第一个弯跟第二个弯的任意直线距离0.1—2000mm长度任意设置送料,精度重复达到0.1mm.
4、转管部分:转管部分为三维空间转角0.1—360°任意设置,精度重复可达到±0.1°。
5、主传动部分:主传动部分由伺服驱动,实现弯曲臂回转,进行弯管,速度快,精度准,效率高。
夹紧部分:夹紧机构采用浮动式上下夹紧,好处是起到管件送料·
